■ 形態係数

 平面上の点から対象物体を見ることができる割合を形態係数(立体角投射率)と呼びます。形態係数は0~1(100%)の値で示されます。形態係数は対象物体から受ける放射熱の計算などに利用されます。(参考資料pdf)

[下記に示す例は3D表示なので、マウスで画像の視点変更や拡大縮小ができます。WebGL(three.js)を使っています。]

■室内の形態係数のシミュレーション
 事務室モデルによる床面・壁面上の人体の形態係数分布を示します。このモデルは事務室で6名が机に向かって着座しています。

  室内の形態係数

 ■「人体」の形態係数分布

 ■「椅子」の形態係数分布

 ■「机」の形態係数分布

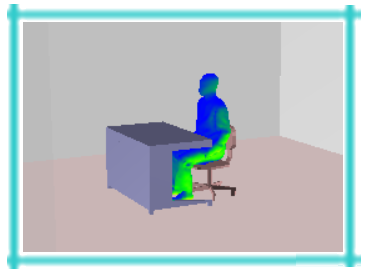

■人体表面上の形態係数シミュレーション
 人体の表面上に計算点を設定し、形態係数を計算しています。このモデルは室内中央おいて1名が机に向かって着座しています。

 ■人体表面上の形態係数分布

  室内の形態係数


■天空輝度

 太陽を除いた空の部分を天空と言います。天空の明るさは、同じでな天空部分により異なります。そのような天空の明るさを表すものとして天空輝度分布モデルがあります。これらのモデルには
  CIE標準晴天空 (CIE Standard Clear Sky)
  CIE標準一般天空(CIE Standard General Sky)
  All Sky Model
などがあります。

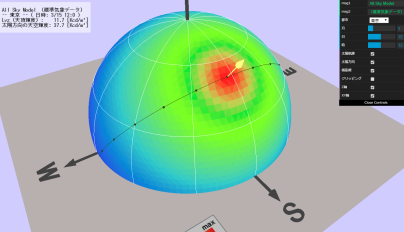

■天空輝度分布の3D表示(マウスで画面操作できます。)
(Sky luminabce distribution display)

  3D天空輝度分布

 ■CIE標準晴天空 (CIE Standard Clear Sky)
  1.太陽位置による天空輝度分布
  2.都市と日時による天空輝度分布

 ■CIE標準一般天空(CIE Standard General Sky)
  3.太陽位置による天空輝度分布
  4.都市と日時による天空輝度分布

 ■All Sky Modelによる天空輝度分布
  5.都市と日時による天空輝度分布
  (標準気象データに基づく天空輝度)
